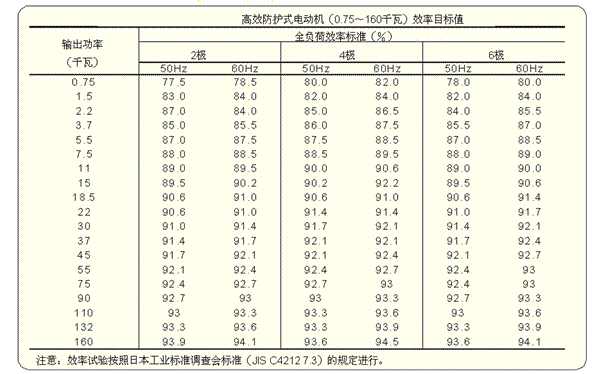

指导原则 --- 电机效率
审计报告范例
目录：
调整锅炉空气比
加强隔热措施
利用回流换热器进行废热回收
利用废气进行空气预热
利用空气对空气热交换器进行废热回收
2
3
4
5
6

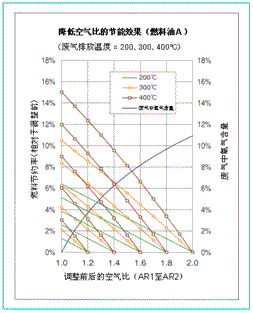

调整锅炉空气比
现存问题
  • 由于锅炉(2吨/小时 × 2个锅炉)的空气比太高(废气中氧气O2 =的含量为7, 9%)，因而造成伴随废气排放的热损失也较高。
整改方案
  • 将空气比调整为日本使用能源合理化法案所规定的基准值(1.2)。
效果
    在以下条件下：
    废气排放温度 = 220oC
    目前燃料消耗量 = 520公升/年/2个锅炉
  • 每年可节省16.6千公升燃料(燃料油A) 由于空气比调整而获得的燃料节省率 = 3.2%
参考信息
过高空气比的不良后果：
  • 伴随废气排放而产生的热损失升高
  • 燃烧温度降低，从而导致工业炉温度降低
  • 助燃空气风扇的电力消耗升高
  • 燃料所收到的流通阻力升高

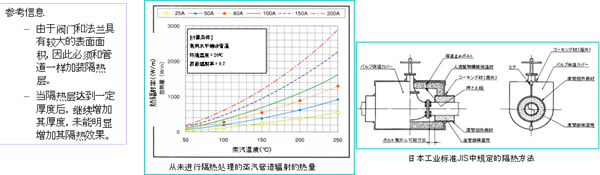

加强隔热措施
  • 现存问题 蒸汽管、排水管和热水管均未装配热绝缘部件进行隔热处理。
  • 整改方案 采用普通热绝缘材料对上述部件进行隔热处理，防止热辐射导致热损失。
  • 效果
       在以下条件下：
    • 150oC蒸汽管 50A：Piping × 3米 + 阀门(1.28米)× 6个 + 法兰(0.49米)× 20个 = 总长度20.48米
    • 90oC排气管 25A：管道 × 5米 + 阀门(1.21米)× 4个 + 法兰(0.54米)× 10个 = 总长度15.24米
    • 未进行隔热处理的管道热辐射量：50A 管道 = 400瓦/米， 25A 管道 = 100瓦/米
    • 液化石油气比重 = 2.07公斤/立方米
锅炉所消耗的液化石油气节省量 = 1096立方米/年 = 2268公斤/年(125000日元/年)
